Relay mobil adalah komponen kecil namun penting dalam sistem kelistrikan kendaraan. Relay bertindak sebagai saklar elektrik yang mengatur aliran arus listrik ke berbagai perangkat, seperti lampu, klakson, atau sistem AC. Namun, apakah Anda tahu perbedaan antara relay 4 kaki dan 5 kaki? Artikel ini akan membantu Anda memahami perbedaan keduanya dan mana yang lebih cocok untuk kebutuhan mobil Anda.
Apa Itu Relay 4 Kaki?
Relay 4 kaki adalah jenis relay standar yang memiliki empat terminal, yaitu:
- 85 dan 86: Terminal ini terhubung ke kumparan elektromagnetik.
- 30: Terminal input arus utama.
- 87: Terminal output yang mengalirkan arus ke perangkat.
Relay 4 kaki digunakan untuk fungsi sederhana, seperti menyalakan lampu depan, klakson, atau mengontrol sistem AC mobil. Karena strukturnya yang sederhana, relay ini hanya memiliki satu output (terminal 87) yang berfungsi ketika saklar diaktifkan.

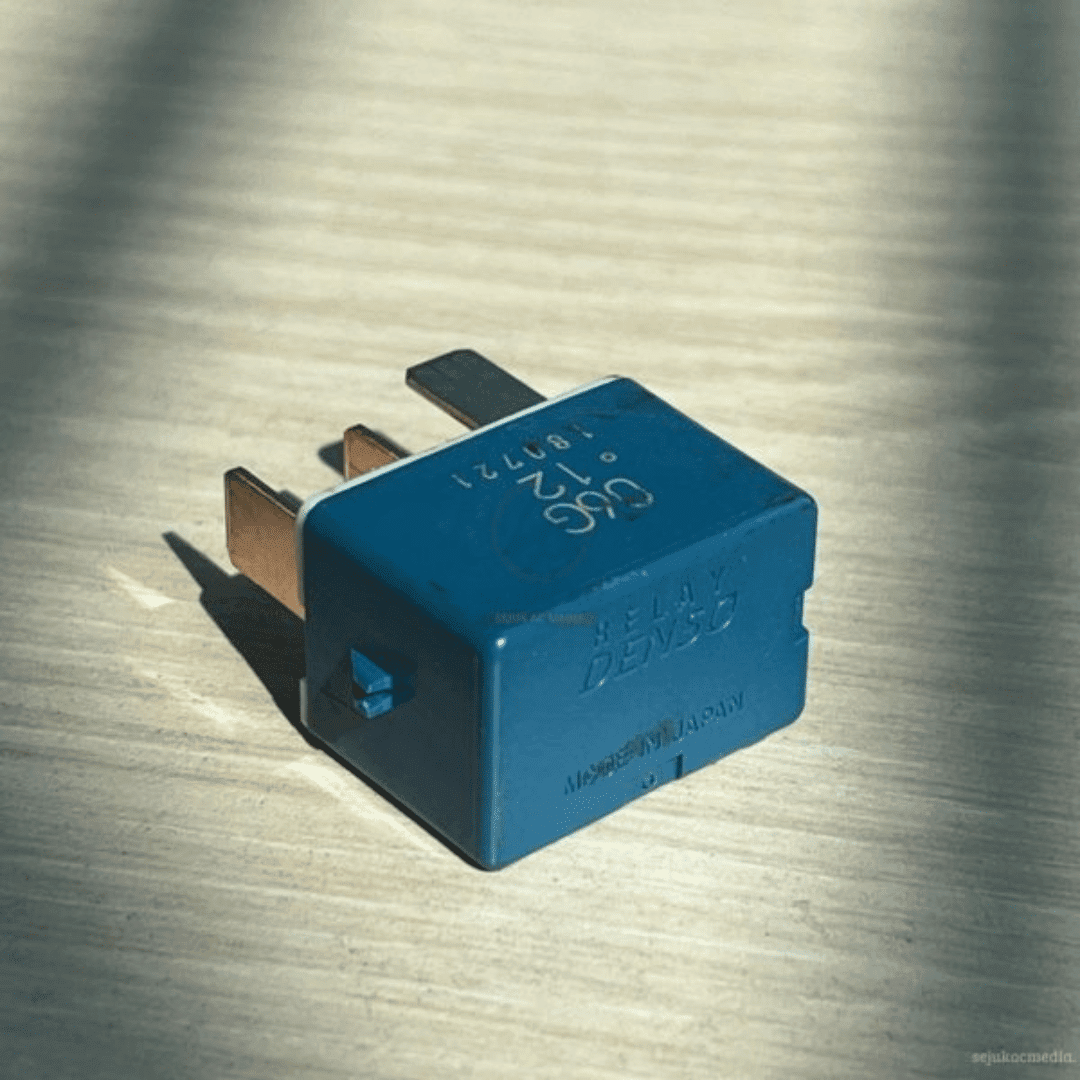

Contoh Produk: Relay DENSO 066 12V
- Merek: DENSO
- Asal: Made in Japan
- Jenis: Relay standar 4 kaki untuk lampu, klakson, atau AC mobil
Apa Itu Relay 5 Kaki?
Relay 5 kaki memiliki tambahan terminal yang dikenal sebagai 87a. Terminal ini memungkinkan relay untuk berpindah antara dua output (87 dan 87a), membuatnya ideal untuk aplikasi yang memerlukan kontrol ganda.
Konfigurasi terminal pada relay 5 kaki:
- 85 dan 86: Terminal kumparan elektromagnetik.
- 30: Terminal input.
- 87: Terminal output utama.
- 87a: Terminal output kedua (aktif saat saklar tidak diaktifkan).
Relay ini sering digunakan pada sistem yang memerlukan saklar untuk dua jalur berbeda, seperti pengaturan lampu ganda atau perangkat yang membutuhkan fail-safe.

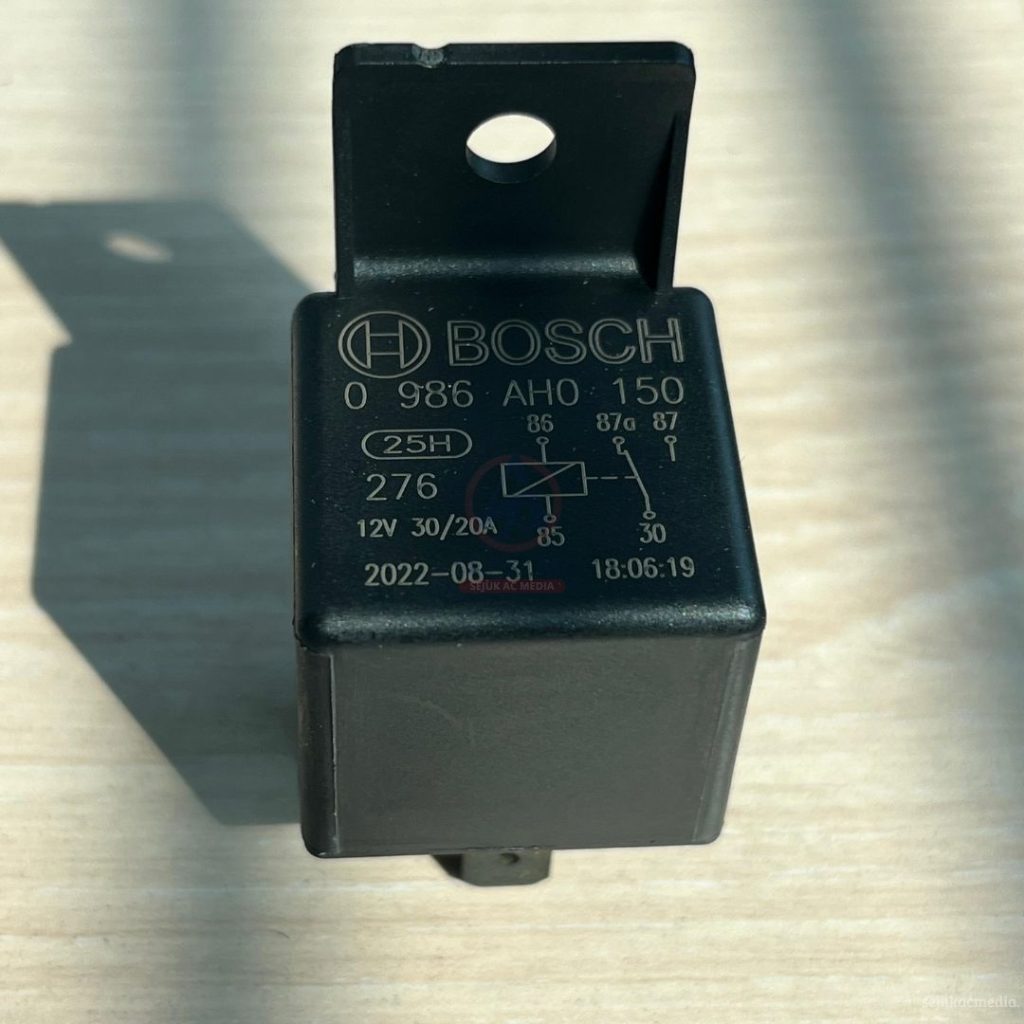

Contoh Produk: Relay BOSCH 0 986 AH0 150
- Merek: BOSCH
- Jenis: Relay SPDT (Single Pole Double Throw) dengan terminal 87a
- Spesifikasi: 12V, 30/20A
- Aplikasi: Kelistrikan mobil dengan kontrol ganda
Rahasia di Balik Perbedaan Relay 4 Kaki dan 5 Kaki
- Jumlah Terminal:
- Relay 4 kaki: 4 terminal.
- Relay 5 kaki: 5 terminal (dengan tambahan 87a).
- Fungsi Output:
- Relay 4 kaki: Satu output aktif (terminal 87).
- Relay 5 kaki: Dua output (terminal 87 dan 87a) dengan kemampuan berpindah.
- Aplikasi:
- Relay 4 kaki: Fungsi sederhana seperti lampu dan klakson.
- Relay 5 kaki: Fungsi kompleks seperti pengaturan ganda pada sistem AC atau lampu ganda.
Mana yang Cocok untuk Mobil Anda?
Relay 4 Kaki
Cocok untuk kebutuhan standar tanpa kontrol ganda, seperti klakson, lampu, atau sistem AC sederhana.
Relay 5 Kaki
Pilihan terbaik untuk aplikasi yang memerlukan kontrol ganda atau fail-safe, seperti AC mobil yang kompleks.
Pentingnya Pemilihan Relay Berkualitas
Menggunakan relay berkualitas dari merek terpercaya seperti DENSO atau BOSCH dapat meningkatkan umur komponen dan mencegah kerusakan pada sistem kelistrikan mobil Anda. Relay yang rusak dapat menyebabkan perangkat gagal berfungsi, bahkan mengakibatkan risiko pada sistem kelistrikan.
Kesimpulan
Memilih relay yang tepat sangat penting untuk memastikan sistem kelistrikan mobil Anda bekerja dengan optimal. Relay 4 kaki cocok untuk fungsi sederhana, sedangkan relay 5 kaki lebih fleksibel untuk aplikasi yang memerlukan kontrol tambahan. Untuk perbaikan atau penggantian relay mobil, pastikan Anda menggunakan komponen berkualitas tinggi.
